近年來，非易失性存儲器（NVM）技術正迎來快速發展。隨著人工智能、自動駕駛、物聯網等新興應用的興起，傳統的存儲體系正面臨速度、能耗與穩定性的多重挑戰。

為兼顧“快”“省”“穩”，各類新型存儲器（如ReRAM、PCM、FeRAM、MRAM等）紛紛進入研發與驗證階段，試圖在“后DRAM時代”中脫穎而出。在這一背景下，磁阻隨機存取存儲器（MRAM）因兼具高速、低功耗與非易失性，被認為是最具潛力的通用型存儲方案之一。

據報道，來自中國臺灣國立陽明交通大學、臺積電及工業技術研究院等機構的跨國研究團隊，在MRAM技術上取得了重大突破。他們成功開發出一種基于β相鎢材料的自旋軌道力矩磁阻隨機存取存儲器（SOT-MRAM），實現了令人矚目的性能指標：僅需1納秒即可完成數據切換，數據保持時間超過10年，隧穿磁阻比高達146%。這項發表在《自然電子學》（Nature Electronics）期刊上的成果，為下一代高速、低功耗存儲技術的產業化應用鋪平了道路。

存儲技術的變革需求

當前計算系統依賴由SRAM、DRAM和閃存構成的存儲層級體系。然而，隨著技術節點突破10納米關口，這些基于電荷存儲的傳統技術面臨著嚴峻挑戰：可擴展性受限、性能提升困難、讀寫干擾問題加劇、可靠性下降。特別是在人工智能和邊緣計算快速發展的今天，對存儲器提出了更高要求——既要具備DRAM的高速響應能力，又要擁有閃存的非易失性特征，同時還需大幅降低功耗。

在這一背景下，新興非易失性存儲技術應運而生。除SOT-MRAM外，還包括自旋轉移矩磁性隨機存取存儲器（STT-MRAM）、相變存儲器（PCM）、電阻式隨機存取存儲器（RRAM）和鐵電隨機存取存儲器（FeRAM）等。這些技術均具有非易失性、低延遲、低功耗的特點，并可與現有的CMOS半導體工藝集成，為開發新型計算架構提供了可能。

對比來看，DRAM的延遲約為14毫秒，3D TLC NAND的讀取延遲在50至100微秒之間，而新型SOT-MRAM的切換速度達到1納秒級別，幾乎可與SRAM媲美，同時還保留了非易失性的優勢——這意味著即使斷電，數據也不會丟失。

SOT-MRAM的獨特優勢

SOT-MRAM之所以備受關注，源于其獨特的工作原理和技術優勢。它利用具有強自旋軌道耦合作用的材料產生自旋軌道力矩（SOT），實現磁性隧道結內納米磁體的磁化翻轉，從而完成數據的寫入與擦除。

相比于其他存儲技術，SOT-MRAM具有三大核心優勢：

高速寫入：通過自旋軌道力矩效應，可在納秒級時間內完成磁化翻轉，這比傳統磁場驅動方式快得多。高能效：三端結構設計將讀寫電流路徑完全分離，有效解決了STT-MRAM面臨的耐久性問題和磁性隧道結電阻限制，顯著降低了能耗。高可靠性：由于讀寫操作相互獨立，器件的耐久性大幅提升，可承受更多次的讀寫循環，同時長期數據保持能力出色。

正是這些優勢，使得SOT-MRAM有望替代高速緩存級別的SRAM，成為新一代計算系統的核心存儲組件。

攻克關鍵技術難題

盡管SOT-MRAM的理論優勢明顯，但要實現產業化應用，必須解決一個關鍵技術瓶頸：自旋軌道耦合材料的熱穩定性問題。

鎢因其強自旋軌道耦合特性，是SOT-MRAM的理想候選材料。特別是穩定在A15結構（β相）的鎢，其自旋霍爾角可達-0.4至-0.6，具有優異的自旋軌道力矩效率。然而，β相鎢屬于亞穩態，在半導體制造過程中常見的熱處理?xiàng)l件下（通常需在400°C下持續數小時），會轉變?yōu)闊崃W(xué)穩定的α相鎢。這種相變是致命的——α相鎢的自旋霍爾角僅約-0.01，自旋軌道力矩翻轉效率大幅降低，使器件性能嚴重退化。

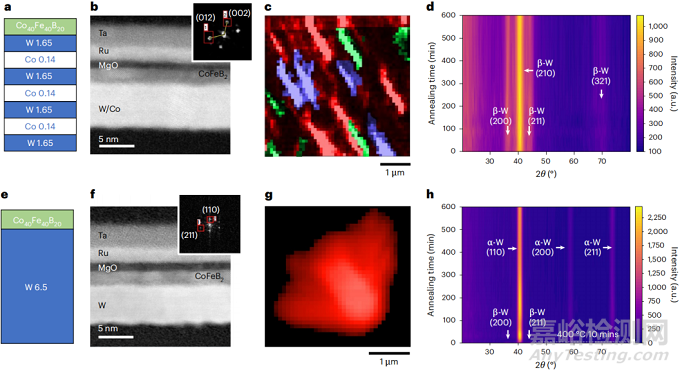

研究團隊的突破性方案是：在鎢層中插入超薄鈷層，形成復合結構。具體而言，他們將6.6納米厚的鎢層分成四段，每段之間插入僅0.14納米厚的鈷層——這個厚度小于鈷的單原子層，因此鈷呈不連續分布。這種精巧設計發揮了兩重作用：鈷層作為擴散阻擋層，抑制了鎢層內的原子擴散；鈷與鎢之間的混合效應消耗了熱預算，從而延緩了相變的發生。

實驗驗證令人振奮：這種復合鎢結構可以在400°C下維持物相穩定長達10小時，甚至能耐受700°C高溫30分鐘，而傳統單層鎢在400°C下僅退火10分鐘就發生了相變。通過透射電子顯微鏡、X射線衍射以及臺灣光子源的納米衍射測試，研究人員確認了β相鎢的穩定性。

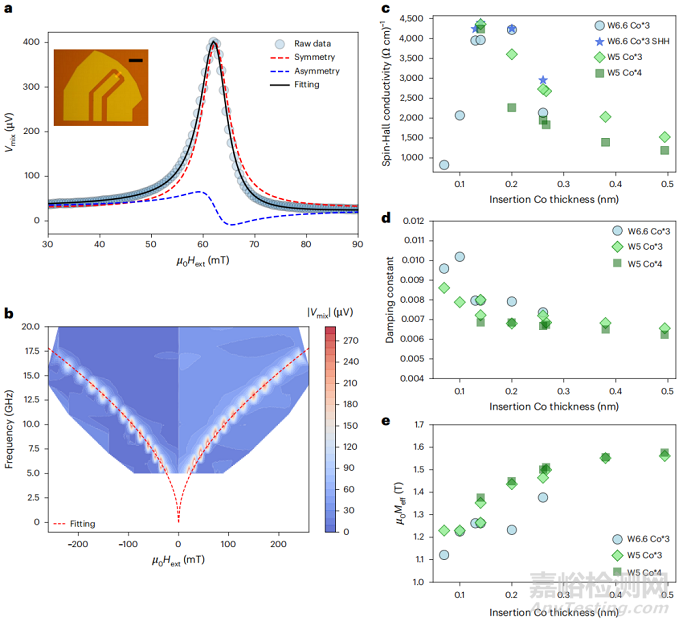

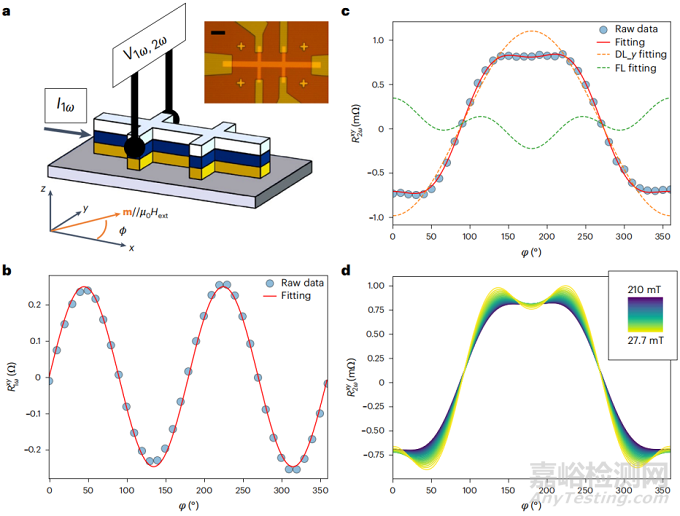

更重要的是，這種復合結構不僅解決了熱穩定性問題，還保持了優異的自旋轉換效率。通過自旋扭矩鐵磁共振和諧波霍爾電阻測量，團隊測得復合鎢薄膜的自旋霍爾電導率約為4500 Ω?¹•cm?¹，阻尼類扭矩效率約為0.61，這些參數確保了高效的磁化翻轉性能。

性能全面驗證

理論上的突破，唯有通過器件驗證才能真正落地。研究團隊基于復合鎢薄膜方案，成功制備出64千位SOT-MRAM原型陣列，并在接近實際應用的條件下完成了全面的性能測試與驗證。

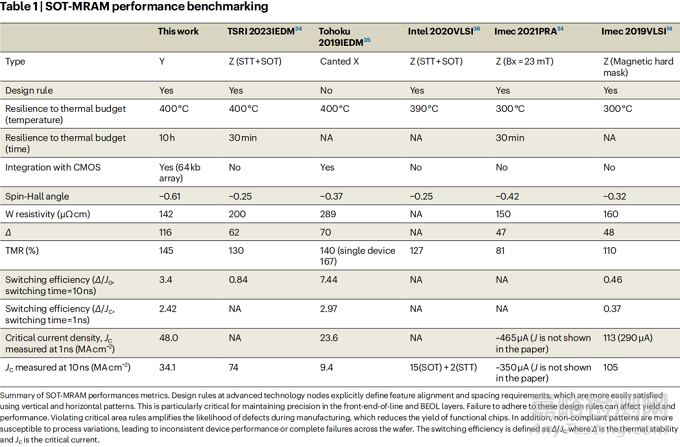

切換速度方面，器件實現了1納秒級的自旋軌道力矩翻轉速度，性能幾乎可與SRAM媲美，遠超DRAM與閃存。對8000個器件的統計測試顯示，其翻轉行為高度一致，在長脈沖（10納秒）條件下的本征翻轉電流密度僅為34.1兆安/平方厘米，展現出優異的穩定性與重復性。

數據保持能力同樣出色。根據累積分布函數（CDF）估算，器件的熱穩定性參數Δ約為116，意味著其數據保持時間可超過10年，完全滿足非易失性存儲的嚴格要求。

在隧穿磁阻比（TMR）測試中，器件取得了高達146%的TMR值，表明MgO與Co??Fe??B??之間形成了高質量界面，為穩定讀取裕量和可靠工藝窗口提供了有力保障。

在能耗控制方面，三端結構設計實現了讀寫操作的完全獨立，從根本上降低了能耗，使其尤其適用于對功耗敏感的邊緣計算、移動終端等應用場景。

此外，得益于臺積電科研團隊的參與，整個設計自立項之初便面向現有半導體后端工藝進行優化，確保了出色的工藝兼容性，為未來的大規模量產鋪平了道路。

值得一提的是，研究團隊還實現了無外加磁場的X型翻轉。這一成果得益于復合鎢材料中的對稱性破缺效應，不僅進一步簡化了器件結構，也提升了集成度和設計靈活性，為SOT-MRAM的工程化應用開辟了新方向。

開啟存儲技術新紀元

這項研究的意義遠不止于實驗室的技術突破，它為整個存儲產業的發展指明了新方向。與許多仍停留在概念驗證階段的新型存儲技術不同，基于復合鎢的SOT-MRAM從設計之初就考慮了工藝兼容性和可制造性。研究團隊已成功制備出64千位陣列，并計劃進一步擴展至兆比特（Mb）級集成，同時將寫入能耗降至每比特亞皮焦級別。

在人工智能和邊緣計算場景中，SOT-MRAM也展現出獨特優勢。AI訓練與推理過程中的高頻數據訪問是能耗的主要來源，而SOT-MRAM憑借高速、非易失和低功耗的特性，可作為AI加速器的片上緩存，顯著降低系統能耗。在邊緣設備中，其非易失性意味著設備可快速啟停而不丟失數據，對電池供電的物聯網終端尤為有利。

同時，SOT-MRAM的出現或?qū)⑼苿?dòng)存儲層級體系的重構。傳統的“SRAM緩存—DRAM主存—閃存外存”三級架構可能迎來變革，SOT-MRAM有望填補SRAM與DRAM之間的性能空白，甚至在部分應用中取代其中一者，從而簡化架構、提升系統效率。

在材料科學層面，研究中提出的“復合層穩定亞穩態相”策略不僅適用于鎢，也為其他功能材料的相穩定性研究提供了新的思路。團隊計劃進一步探索新型氧化物與二維界面材料，以提升整體性能與可靠性。

更為深遠的是，這項突破或?qū)⑼苿?dòng)計算架構創新。高速、低功耗的SOT-MRAM讓“存算一體”（In-Memory Computing）等新型架構更加可行，為突破傳統馮•諾依曼結構的“存儲墻”瓶頸提供了新的路徑。

結語

目前來看，基于復合鎢的SOT-MRAM，通過巧妙的材料設計解決了β相鎢的熱穩定性難題，實現了納秒級切換與超長數據保持的完美結合。這不僅是一項學術成果，更是為下一代計算系統準備的核心技術儲備。

對于研究團隊來說，他們的目標不僅是展示優異的實驗室性能，更要通過系統級驗證，展示MRAM如何在實際應用中顯著降低整體功耗，推動AI、邊緣計算和移動設備的技術革新。隨著從千位級向兆位級集成的推進，我們有理由期待，這種新型存儲器將在不久的將來走進我們的智能設備，開啟存儲技術的新紀元。
