導語：當芯片晶體管尺寸逼近原子級別，2nm級工藝成為后摩爾時代的 “技術珠穆朗瑪峰”。臺積電、三星、英特爾已打響量產爭奪戰，國內中芯國際也在實驗室實現突破。這場較量不僅決定全球半導體產業格局，更深刻影響 AI、6G、新能源汽車等戰略領域的發展節奏。本文將拆解全球三巨頭的技術路線、量產進度，對比國內差距與突圍機會，預判未來 5 年產業趨勢。
一、全球三巨頭格局
2nm級工藝已形成臺積電、三星、英特爾 “三足鼎立” 格局，三者在技術架構、良率控制、產能規劃上呈現顯著差異，核心參數對比如下：

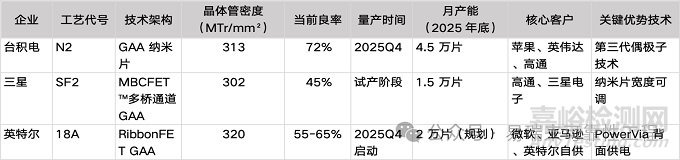

表1：全球頭部企業 2nm 級工藝核心參數對比
1.1 臺積電：穩健迭代，量產先發
• 技術落地：N2 工藝是全球首個規模量產的 2nm 級工藝，基于成熟 GAA 納米片架構，柵極長度縮短至 6nm，較 3nm 工藝（N3E）晶體管密度提升 20%。
• 性能表現：在1.1V 高性能模式下，能效比提升 30%，同等性能下功耗降低 24-35%，滿足 AI 芯片、高端手機 SoC 的高算力需求。
• 產能布局：采用“本土 + 海外” 雙輪驅動，2025 年底新竹、高雄工廠月產能達 4.5 萬片，2026 年亞利桑那工廠投產后總產能將突破 6.5 萬片，優先供應蘋果 A20、英偉達 Rubin Ultra 等旗艦產品。
1.2 三星：架構創新，良率待破
• 技術特色：SF2 工藝采用獨創 MBCFET™架構，支持納米片寬度連續可調（10-30nm），可根據場景定制晶體管性能（如高算力或低功耗）。
• 當前瓶頸：溝道釋放工藝與柵極填充技術尚未成熟，良率僅45%，較臺積電差距顯著；月產能不足 1.5 萬片，難以滿足大客戶需求。
• 追趕策略：通過價格優勢（較臺積電低15-20%）吸引高通訂單，同時加速 1.4nm 工藝研發，計劃 2026 年實現 CFET 結構試產，試圖通過代際壓縮縮小差距。
1.3 英特爾：技術激進，生態待建
• 技術突破：18A 工藝（等效 2nm 級）首創 RibbonFET GAA 架構 + PowerVia 背面供電技術，布線密度提升 30%，AI 推理速度較臺積電 N3E 快 12%。
• 潛在風險：受限于10nm、7nm 工藝量產延誤的歷史問題，行業對其 18A 產能爬坡能力存疑；外部客戶占比不足 30%，生態協同弱于臺積電。
• 產能規劃：2025 年底啟動俄亥俄工廠量產，初期月產能 2 萬片，主要供應微軟 Azure、亞馬遜 AWS 等 HPC 客戶，自供 CPU 占比超 50%。
二、各家技術戰略選擇
三家企業的技術路線差異，本質是“成熟度優先”“創新優先”“顛覆優先” 三種戰略的博弈，具體差異如下：

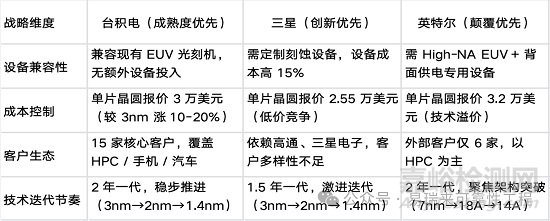

表2：全球三巨頭 2nm 級工藝戰略差異對比
三、工藝極限及未來演進
2nm級工藝已逼近硅基材料的物理極限，行業需通過材料、結構、系統三重創新突破瓶頸。
• 物理極限：當晶體管尺寸縮小至1nm 以下，量子隧穿效應顯著，漏電率將提升 10 倍以上，傳統硅基材料難以支撐。
• 工藝復雜度：2nm 工藝需 800 + 道工序（較 3nm 多 20%），研發成本超 50 億美元，量產投資需千億美元級，僅 3 家企業具備投入能力。
• 成本壓力：2nm 晶圓單片成本較 3nm 上漲 15-30%，終端芯片價格或提升 20%，部分中低端場景將轉向成熟工藝。

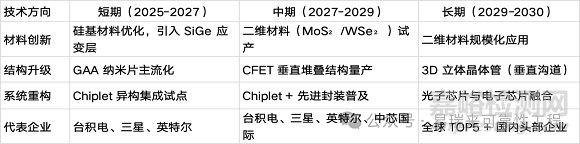

表3：2nm 級工藝未來演進路線對比（2025-2030）
四、國內現狀：差距與突圍機會
國內2nm 級工藝仍處于 “實驗室突破、量產待攻關” 階段，中芯國際是核心推動者，與國際巨頭的差距及優勢如下：

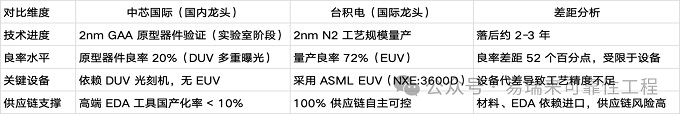

表4：中芯國際與臺積電 2nm 級工藝差距對比（2025 年）
4.1 國內核心優勢
• 政策支持：國家大基金三期定向投入200 億元支持 GAA 工藝研發，長三角、粵港澳集成電路產業集群形成 “設計 - 制造 - 封測” 完整鏈條。
• 市場需求：2025 年國內高端芯片市場規模超 8000 億元，AI、新能源汽車電子需求旺盛，為本土工藝提供驗證場景（如BYD車規芯片）。
• 特色突破：在功率半導體領域，國內企業已啟動2nm 級 SiC/GaN 工藝研發，避開邏輯芯片的直接競爭，形成差異化優勢。
4.2 突圍路徑
• 短期（2025-2027）：聚焦成熟工藝營收支撐，7nm 工藝（DUV 多重曝光）良率提升至 50% 以上，滿足中低端 AI、汽車芯片需求。
• 中期（2027-2029）：強化“先進封裝 + Chiplet”，中芯國際聯合長電科技開發 XDFOI 封裝方案，實現 “7nm 性能等效”，降低對 2nm 工藝的依賴。
• 長期（2029-2030）：攻克關鍵設備與材料，聯合北方華創攻關High-NA EUV 配套設備，中微公司開發 GAA 刻蝕機，力爭 2030 年實現 2nm 工藝試產。
五、產業展望（2026-2030）
• 產能格局：2026 年全球 2nm 級產能將達 20 萬片 / 月，臺積電占比超 50%，三星、英特爾合計占比 40%，國內暫未形成有效產能。
• 市場需求：AI 芯片將成為 2nm 工藝最大應用場景（占比 60%），其次是高端手機 SoC（25%）、汽車電子（15%）。
• 國內機會：在特色工藝（功率半導體、傳感器）與先進封裝領域，國內企業有望實現“彎道超車”，2030 年占全球 2nm 級相關市場份額 15% 以上。
