在半導體行業，一顆芯片從設計到量產需要經過數百道工序，而測試環節就像三道嚴密的質量關卡，守護著每一顆芯片的可靠性。2024年全球半導體測試設備市場規模已達67億美元，預計2025年將激增30.3%——這個價值數百億的"隱形戰場"，正是由WAT、CP和FT三大測試環節構成。今天我們就來揭開這些"芯片質檢員"的神秘面紗，看看它們?nèi)绾温?lián)手將良率從50%提升至99.9%。
一、芯片測試全流程：三道關卡的協同作戰
半導體測試絕非簡單的"通電檢查"，而是貫穿芯片制造全流程的質量監控體系。WAT（晶圓接受測試）、CP（芯片探針測試）和FT（最終測試）分別在不同階段筑起防線，形成"層層篩選、相互印證"的測試網絡。

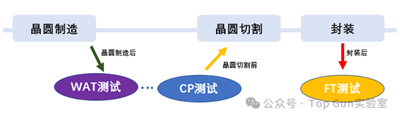

從時間軸看，WAT是晶圓制造完成后的"出廠體檢"，CP是封裝前的"裸片篩選"，F(xiàn)T則是封裝后的"成品驗收"。某Fabless企業案例顯示，通過這三道測試的協同，其NOR Flash芯片良率從85%提升至95%，漏電流失效降低82%，直接節省封裝成本30%（數據來源：泰治科技YMS系統案例）。
二、WAT：晶圓出廠前的工藝"CT掃描"
WAT（Wafer Acceptance Test）就像給晶圓做全身CT，通過檢測專門設計在劃片槽（Scribe Line）內的"測試鍵"（Test Key），判斷整個晶圓的制造工藝是否穩定。這些測試結構只有微米級別，卻能精準反映數百道工藝步驟的質量。

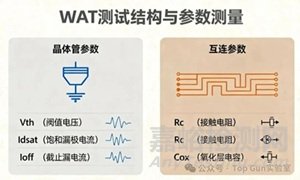

測試結構與參數解析
WAT測試結構包含該工藝平臺的所有基礎器件：MOS晶體管、二極管、電阻、電容以及各種隔離結構。測試參數則涵蓋：
晶體管特性：閾值電壓（Vth）、飽和電流（Idsat）、漏電流（Ioff）
互連質量：接觸電阻（Rc）、互連線電阻（Rwire）、介電層電容（Cox）
工藝監控：薄層電阻（Rs）、氧化層厚度（Tox）
以閾值電壓Vth為例，其計算公式為：
Vth = Vt0 + γ(2φf – Vt0)
其中, Vt0是零偏電壓, γ是斜率系數, φf是費米勢, 它們均是與材料本身有關的參數。
設備與工藝意義
WAT測試設備如聯訊儀器T4000系列，可實現±100nV電壓測量精度和10fA電流分辨率，支持200V/1A的源測量單元（SMU）。通過并行測試技術，其測試效率比傳統設備提升1.4-5倍。
對晶圓廠而言，WAT數據是工藝穩定性的"晴雨表"。某12英寸晶圓廠通過監控WAT參數發現金屬層厚度異常波動，追溯到離子注入設備均勻性問題，調整后良率提升12%（來源：SEMI G32標準應用案例）。
CP（Circuit Probing）測試在晶圓切割前進行，使用精密探針卡直接接觸芯片的焊盤（Pad），對每個裸片（Die）進行功能和參數測試。這一步就像選秀節目中的"初篩"，將明顯不合格的裸片提前淘汰，避免后續封裝成本浪費。

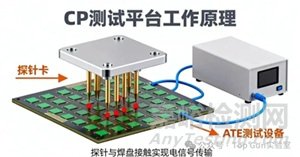

測試原理與平臺構成
CP測試平臺由探針臺和測試機組成：探針臺提供±2μm的定位精度，探針卡則像"微型測試手指"，直徑最小達30μm，單次測試磨損率<0.1%。測試機如愛德萬V93000，支持112Gbps PAM4信號，可同時測試32個Die，大幅提升效率。
測試過程中，探針卡需克服三大挑戰：
信號干擾：多Die并行測試時的串擾問題
接觸可靠性：探針與Pad的接觸電阻需<5mΩ
熱管理：高功率測試時的探針自熱效應
測試內容與良率優化
CP測試項目包括：
直流參數：導通電阻（Rdson）、擊穿電壓（BVdss）、柵極漏電流（Igss）
功能驗證：掃描鏈測試（Scan）、存儲器內建自測（BIST）
高速接口：SerDes、PCIe等接口的信號完整性測試
對存儲器芯片，CP測試更肩負"修復"使命。通過冗余分析（MRA），可將有缺陷的存儲單元替換為備用單元，某DRAM廠商借此將良率提升20%（來源：JEDEC JESD22標準）。
四、FT：成品芯片的"終極考核"
FT（Final Test）是芯片出廠前的最后一道關卡，在封裝完成后模擬實際工作環境進行全面測試。這一步不僅驗證芯片功能，更要確保其在各種極端條件下的可靠性，堪稱"魔鬼訓練"。

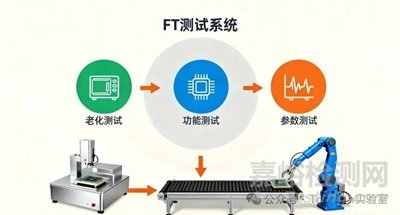

測試系統與環境模擬
FT測試系統由測試機、handler（分選機）和溫控單元組成。如泰瑞達UltraFLEX平臺支持多站點并行測試，配合愛德萬M4841動態測試機械手，可實現每小時18500顆的 throughput，溫度控制范圍達-40℃~125℃（可選-55℃~175℃）。
車規芯片測試更需通過"三溫測試"（-40℃、25℃、125℃）和"老化測試"（HTOL：125℃下1000小時工作），確保在汽車生命周期內（通常15年）的可靠性（來源：AEC-Q100標準）。
測試項目與市場準入
FT測試項目涵蓋：
功能測試：運行實際應用程序，驗證所有邏輯功能
性能測試：工作頻率、功耗、信號完整性（眼圖測試）
可靠性驗證：靜電放電（ESD）、閂鎖效應（Latch-up）
通過FT測試的芯片還需符合行業標準，如JEDEC JESD47M-2025規定的壓力測試資格認證，包括高溫工作壽命（HTOL）、溫度循環（TCT）和高加速溫濕度應力（HAST）等測試（來源：JEDEC官網）。

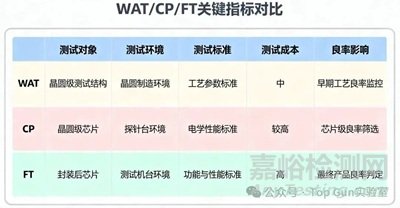

五、三大測試環節關鍵差異對比
|
對比維度
|
WAT測試
|
CP測試
|
FT測試
|
|
測試對象
|
劃片槽內測試結構
|
晶圓上的裸芯片
|
封裝完成的成品芯片
|
|
測試環境
|
常溫，潔凈室Class 100
|
常溫為主，部分高低溫
|
-55℃~175℃，濕度控制
|
|
測試設備
|
參數測試機+探針臺
|
功能測試機+精密探針卡
|
ATE系統+Handler+溫控單元
|
|
成本占比
|
約5%
|
約20%
|
約35%
|
|
良率影響
|
反映工藝良率潛力
|
決定封裝芯片數量
|
最終出貨質量把關
|
|
標準依據
|
SEMI G32/JEDEC JESD47
|
JEDEC JESD22
|
JEDEC JESD47/ AEC-Q系列
|
從成本結構看，F(xiàn)T測試最為昂貴。某車規MCU廠商數據顯示，其FT測試成本占總制造成本的35%，主要源于復雜的環境測試和長測試時間（來源：《半導體測試成本分析報告》）。
六、測試環節對產業的戰略意義
芯片測試絕非簡單的"質量檢查"，而是貫穿整個產業鏈的價值創造過程。對Fabless企業，測試數據是良率提升的關鍵。通過整合WAT、CP和FT數據，某公司發現WAT中的某個阻值參數與CP漏電流（Iddq）失效強相關，追溯到金屬化工藝窗口偏移，調整后良率提升10%（來源：泰治科技YMS系統案例）。
對設備廠商，測試技術創新永無止境。愛德萬測試最新推出的V93000 EXA Scale平臺，測試密度提升8倍，功耗降低80%，可支持5nm及以下先進制程測試（來源：Advantest 2025產品發布會）。
在半導體產業邁向3nm及后摩爾時代的今天，測試技術正從"被動檢測"向"主動良率管理"轉變。通過AI算法分析海量測試數據，不僅能預測潛在失效，更能指導工藝優化，實現"從檢測到預防"的跨越。正如SEMI標準所言："測試是半導體產業的眼睛，也是良率的守護神"。
七、結語：看不見的防線，看得見的價值
從WAT的工藝監控，到CP的裸片篩選，再到FT的全面考核，這三道測試關卡構成了芯片質量的"三重防護網"。它們雖然增加了制造成本（通常占總生產成本的20-30%），卻能避免有缺陷的芯片流入市場——要知道，一顆失效的汽車芯片可能導致上萬美元的召回成本，而醫療設備芯片的失效更關乎生命安全。
隨著Chiplet、3D封裝等先進技術的普及，測試將面臨更復雜的挑戰：異質集成芯片的測試訪問、高頻信號的完整性測試、以及熱應力下的可靠性驗證。但正是這些挑戰，推動著半導體產業不斷創新，最終為我們帶來更強大、更可靠的芯片產品。
下一次當你使用智能手機或駕駛新能源汽車時，不妨想想那些看不見的測試環節——正是這些"芯片質檢員"的默默守護，讓我們的數字生活得以可靠運行。
