芯片制造用光刻膠研發為什么那么難?

嘉峪檢測網        2025-12-10 09:18

有人評論說,就算EUV光刻機啃下來,我們光刻膠也得依賴進口,今天我們看看光刻膠為何依賴進口?

一、光刻膠是什么

光刻?,也被稱為光致抗蝕劑,是?種對特定波?光線敏感的功能性?分?材料。它就像芯?制造中的"感光??",能夠通過光化學反應將設計好的微細電路圖案精準轉移到半導體晶圓表?,是實現納?級電路加?的核?媒介。

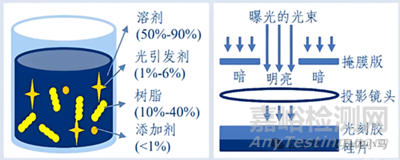

光刻?主要由四?組分構成:樹脂、光引發劑、溶劑和添加劑。其中,樹脂構成光刻?的基本?架,決定其機械性能和化學穩定性;光引發劑是感光核?,控制光刻?在曝光前后的溶解性變化;溶劑?于調節光刻?的黏滯性,確保均勻涂覆;添加劑則?于優化特定性能。

芯片制造用光刻膠研發為什么那么難?

根據不同的分類標準,光刻?可以分為多種類型。按顯影效果,可分為正性光刻?和負性光刻?。正性光刻?在曝光后變得易溶于顯影液,形成與掩膜版相同的圖形;負性光刻?則相反,曝光區域會交聯固化,形成與掩膜版互補的圖形。

按曝光光源分類是最核?的?式,直接決定光刻精度。隨著技術發展,曝光波?不斷縮短,從紫外光(300-450nm)到深紫外光(160-280nm),再到極紫外光(13.5nm),推動著芯?制程不斷突破。

分類依據
分類名稱
分類說明
顯示效果
正性光刻膠
顯影時曝光部分溶解于顯影液,形成的圖形與掩模版相反
負性光刻膠
顯影時曝光部分溶解于顯影液,形成的圖形與掩模版相同
感光樹脂的化學結構
光聚合型
光照后生成自由基并進一步引發單體聚合
光分解型
光照后由油溶性分解為水溶性,可以制成正性膠
光交聯型
光照后分子雙鍵被打開,鏈與鏈之間發生交聯反應形成一種不溶性網狀結構防止溶解,典型負性光刻膠
曝光波長
紫外光刻膠
300~450 nm
深紫外光刻膠
160~280 nm
極紫外光刻膠
EUV,13.5 nm
應用領域
PCB 用光刻膠
主要分為干膜光刻膠、濕膜光刻膠、光成像阻焊油墨。技術壁壘相對較低,主要為中低端品種
面板光刻膠
分為彩色光刻膠與黑色光刻膠、LCD 觸摸屏用光刻膠與 TFT-LCD 正性光刻膠
半導體光刻膠
g 線光刻膠、i 線光刻膠、KrF 光刻膠、ArF 光刻膠、聚酰亞胺光刻膠、掩模版光刻膠等
其他用途
CCD 攝像頭彩色濾光片彩色光刻膠、觸摸屏透明光刻膠、MEMS 光刻膠、生物芯片光刻膠等



二、光刻膠如何塑造芯片世界

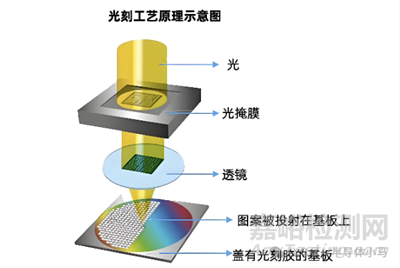

光刻?在芯?制造中扮演著"精密畫筆"的??,其?作原理可以簡單概括為涂?、曝光、顯影和刻蝕四個關鍵步驟。

?先,通過旋轉涂??藝,將光刻?均勻涂抹在硅?表?,形成厚度僅數納?到數微?的薄膜。接著,帶有電路圖案的掩模版如同"底?",特定波?的光源透過掩模版照射光刻?。受光區域的光刻?發?化學變化,正性光刻?的受光區會變得易溶于顯影液,負性光刻?則相反。

芯片制造用光刻膠研發為什么那么難?

顯影過程中,?顯影液沖洗硅?,溶解掉可溶區域的光刻?,掩模版上的電路圖案便精準復制到光刻?膜上,形成臨時"保護罩"。最后,以光刻?圖案為掩模,?化學或物理?法刻蝕下層材料,未被光刻?保護的區域會被去除。經過多次這樣的?藝迭代,最終形成復雜的集成電路。

這個過程就像在納?尺度上進?"?精度雕刻"。光刻?的質量直接決定了芯?的制程精度和良率。例如,3nm制程的芯?需要?到140層光刻?,是28nm芯?的3.7倍,每?層都需要精準的套刻對準,任何微?的缺陷都會導致整顆芯?報廢。

三、光刻膠的應用場景與技術特性

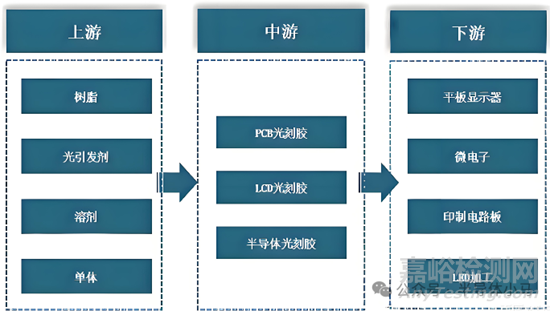

光刻??泛應?于半導體、顯??板和印刷電路板(PCB)三?核?領域,不同領域?qū)饪?的技術要求差異顯著。

芯片制造用光刻膠研發為什么那么難?

在半導體制造中,光刻?是決定芯?制程的關鍵因素之?。隨著制程節點不斷縮?,對光刻?的分辨率、靈敏度和抗蝕性要求越來越?。g線和i線光刻?主要?于90nm以上成熟制程;KrF光刻?適?于28-90nm節點;ArF光刻?則覆蓋7-28nm先進制程;?最先進的EUV光刻?專為5nm以下制程設計。

顯??板領域使?彩?光刻?與??光刻?、LCD觸摸屏?光刻?等,在晶體管制作過程中主要使用g線和i線光刻?。這些光刻?直接影響顯?分辨率和?彩表現。

PCB?光刻?技術壁壘相對較低,主要包括?膜光刻?、濕膜光刻?和光成像阻焊油墨,?于制作電路板的線路圖案。

不同類型的光刻?有著截然不同的技術特性。例如,正性光刻?具有?分辨率和?對?度,適合精細結構加?;負性光刻?則抗蝕性強,適?于厚膜光刻和特殊封裝?藝?;瘜W(xué)放?型光刻?通過酸催化反應實現?靈敏度,已成為深紫外光刻的主流技術。

四、光刻膠研發生產的技術壁壘

光刻?被譽為"電?化學品皇冠上的明珠",其研發?產?臨著多重技術壁壘,堪稱材料科學與精密化?的完美結合。

?先是配?設計的復雜性。光刻?需要精確調配樹脂、光敏劑、溶劑等成分的?例,任何微?偏差都會影響最終性能。例如,ArF光刻?樹脂純度要求99.999%,雜質控制需達ppb級(?億分之?)。?本企業通過數?年積累,形成了嚴密的專利壁壘,僅JSR、東京應化等少數公司掌握核?配?。

原材料供應是另??瓶頸。?端光刻?所需的特種樹脂、?純度光敏劑等關鍵原材料?期被?本企業壟斷。我國雖然在部分中低端原材料上實現突破,但?端單體仍依賴進?,如光引發劑主要由?本ADEKA和美國Cytec供應。

?產?藝要求極?。光刻?的?產環境需要達到Class 1級潔凈度,??術室還要?凈萬倍以上。?產過程中的溫度、濕度、攪拌速度等參數控制必須精確到?數點后?位,任何微?波動都可能導致產品批次差異。

芯片制造用光刻膠研發為什么那么難?

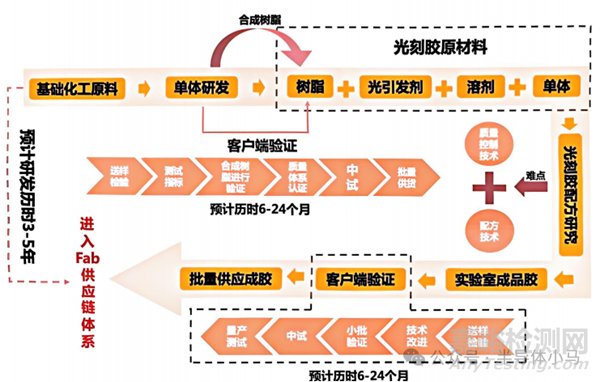

認證周期漫?是商業化的最?障礙。?款新光刻?從實驗室研發到最終量產,通常需要5-8年時間,其中僅客?驗證環節就?達2-3年。晶圓?對光刻?的驗證極為嚴格,需要在實際產線上進??量測試,確保不會影響芯?良率。

檢測設備依賴進?進?步加劇了挑戰。精測電?、中科?測的檢測設備精度僅達0.1個/cm²缺陷,??企可達0.01個/cm²,影響缺陷溯源效率。

五、光刻膠國產化突破路徑

?對嚴峻的技術封鎖和供應?險,中國光刻?企業正通過多種途徑艱難突圍,逐步實現從"跟跑"到"并跑"的跨越。

國家政策強??持是國產化的重要推?。"02專項"等國家重?科技項?持續加碼,國家集成電路產業投資基?三期(?基?三期)專?劃出288億元投向光刻?等半導體材料領域,較?期規模增?42%。稅收優惠延?10年,地?政府提供10%-15%的采購補貼,形成了全?位的政策?持體系。

產學研協同創新機制加速技術突破。北京?學彭海琳團隊將冷凍電?斷層掃描技術應?于光刻?研究,?次在5納?分辨率下觀察到光刻?分?的微觀?為,指導開發出可顯著減少光刻缺陷的產業化?案,使12英?晶圓缺陷率下降99%以上。

芯片制造用光刻膠研發為什么那么難?

企業層?,國內已形成多層次梯隊。南?光電成為國內唯?實現28nm ArF光刻?量產的企業,缺陷密度降?0.03個/cm²,良率達99.7%;彤程新材通過收購北京科華切??端市場,KrF光刻?市占率超40%;上海新陽、晶瑞電材等企業在g線/i線光刻?領域已實現穩定供貨。

"先做主糧,再做點?"的策略清晰可?。國內企業?先突破技術壁壘較低的PCB光刻?和成熟制程半導體光刻?,積累經驗和資?后,再向?端ArF和EUV光刻?進軍。這種漸進式替代路徑有效降低了市場?險,提?了成功率。

產業鏈協同效應逐步顯現。中?化建?特種化?原料綠?通道,優先滿?光刻?原料供應;設備?商與材料企業聯合攻關,縮短驗證周期;晶圓?主動開放產線測試國產光刻?,中芯國際等頭部企業已將"國產材料使?率"納?考核KPI。

六、光刻膠國產化的戰略與經濟價值

光刻?國產化不僅具有重要的戰略意義,還蘊含著巨?的經濟價值,是保障我國半導體產業鏈安全的關鍵?環。

從戰略?度看,光刻?是半導體制造的"咽喉"材料,其供應安全直接關系到國家科技安全。2019年?本對韓實施光刻?出?管制,導致三星、SK海??等企業?產受阻,?動展現了關鍵材料受制于?的?險。當前我國?端光刻?進?依賴度超過90%,?旦供應中斷,整個半導體產業將?臨停擺?險。

經濟價值??,全球光刻?市場規模預計2025年突破45億美元,中國市場增速更?達18%。按照國內12英?晶圓產能2025年達120萬?/?計算,光刻?年需求將達6000噸,對應市場規模超百億元。國產化后,不僅能節省?量外匯?出,還能降低芯?制造成本15%-20%。

應用領域
主要品種
國產化率
國內公司
PCB光刻膠
干膜光刻膠
幾乎全進口
/
濕膜及阻焊油墨
50%
容大感光、東方材料、北京力拓達、飛凱材料
LCD光刻膠
CF 彩色光刻膠
5%
永太科技(產能建設)、雅克科技(收購LG彩膠)、鼎材科技、北旭新材、阜陽欣奕華
CF 黑色光刻膠
5%
上海新陽(產能在建)、江蘇博硯(產能建成)、阜陽欣奕華
TFT-LCD 正性光刻膠
大部分進口
晶瑞股份旗下蘇州瑞紅、北京科華、容大感光、中電彩虹、飛凱材料(產能擴建)、京東方旗下北旭電子(產能擴建)
半導體光刻膠
g線光刻膠(436nm)
10%
容大感光(產能建設)、晶瑞股份旗下蘇州瑞紅(02專項)、北京科華、濰坊星泰克
i線光刻膠(365nm)
10%
同g線光刻膠對應國內公司
KrF光刻膠(248nm)
1%
上海新陽(產能建設)、南大光電(02專項)、晶瑞股份(蘇州瑞紅)(科研攻關)、北京科華
ArF光刻膠(193nm)
1%
同KrF光刻膠對應國內公司
EUV光刻膠(13.5nm)
研發階段
北京科華(02專項)



產業鏈帶動效應顯著。光刻?國產化將拉動上游原材料、?產設備、檢測儀器等配套產業發展,形成千億級市場規模。據測算,光刻?產業每增加1元產值,將帶動半導體產業鏈增加100元產值,經濟效益巨?。

技術突破還將提升我國在全球半導體產業的話語權。?前,?本企業占據全球光刻?市場87%的份額,國產化突破有助于打破壟斷,重塑全球市場格局。隨著技術進步,我國光刻?企業有望參與國際競爭,獲取更?利潤空間。

七、光刻膠國產化的挑戰與展望

盡管我國光刻?國產化取得積極進展,但挑戰依然嚴峻,全?突破仍需時?。

技術差距是最?障礙。在最先進的EUV光刻?領域,我國仍處于實驗室研發階段,??本企業已實現量產。ArF光刻?雖然實現了從0到1的突破,但在良率穩定性、批次?致性等??與國際巨頭還有差距。

專利壁壘難以短期突破。?本企業在光刻?領域布局了數萬項專利,形成嚴密的知識產權保護?。我國企業不得不進?"繞道發明",研發難度和成本顯著增加。

?才短缺制約發展。光刻?研發需要材料、化學、微電?等多學科交叉?才,我國相關領域?端?才缺?超過30萬,培養體系尚不完善。

展望未來,隨著國家政策持續加碼、企業研發投?加?,我國光刻?國產化率有望快速提升。預計到2027年,KrF光刻?國產化率將達30%以上,ArF?式光刻?實現?規模量產;2030年左右,有望實現EUV光刻?國產化突破,全?保障我國半導體產業安全。

光刻?國產化之路雖然艱難,但正如北京?學彭海琳教授所?:"基礎研究的突破不會?蹴?就,但只要我們堅持'機理驅動'??'經驗試錯',就?定能打開光刻?材料的?匣?。"在這場芯?材料的攻堅戰中,每?點進步都在為我國半導體產業的?主可控添磚加?。

芯片制造用光刻膠研發為什么那么難?
