引言



過去半個世紀，CMOS技術沿著摩爾定律軌跡高速演進，推動了全球數字基礎設施的指數級擴張。然而，隨著Dennard Scaling失效與晶體管物理極限臨近，傳統“線寬縮小即進步”的范式正在失去主導地位。功耗、性能、面積與成本（PPAC）之間的權衡愈發復雜，推動產業從“單點縮放”轉向“系統協同”。在此背景下，本報告由TSMC在2025年VLSI技術研討會上發布，全面梳理了CMOS邏輯縮放的技術趨勢、設計挑戰與系統級集成路徑，并通過豐富的技術節點實證與架構分析，描繪出未來邏輯工藝從FinFET、Nanosheet到CFET的演進脈絡，以及DTCO與STCO雙輪驅動下的新一代系統優化策略。



以下是對報告內容的梳理總結

——————————————————

一、摩爾定律的持續驅動與晶體管演進

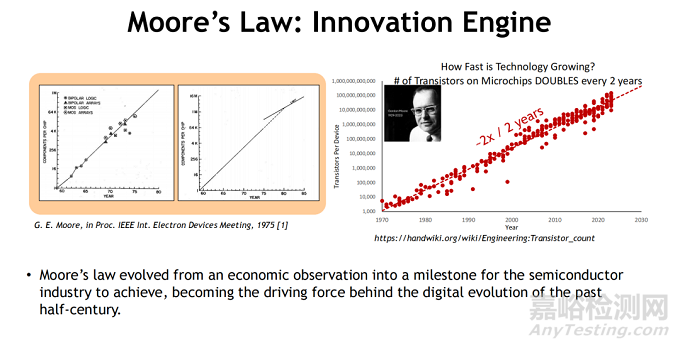

摩爾定律的提出，最初只是對集成電路經濟性的經驗觀察。如今，它早已成為全球半導體產業自我加壓與技術突破的標尺。過去半個世紀中，摩爾定律推動晶體管數量以每兩年翻倍的速度增長，成為數字化浪潮的根基。

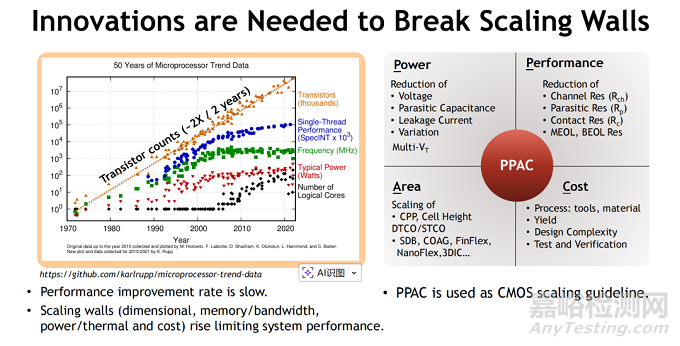

然而，傳統的Dennard Scaling所依賴的等場縮放（constant field scaling）機制早已走到盡頭。隨著電壓不再按比例下降，功耗密度不再恒定，器件熱效應和能效瓶頸相繼浮出水面。進入后Dennard時代，晶體管縮放面臨四大“墻”：尺寸、帶寬、功耗與成本，正在共同重塑CMOS的演進邏輯。

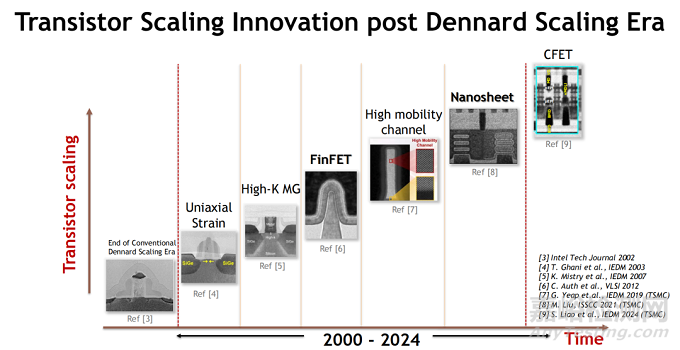

為應對物理極限的逼近，晶體管結構創新成為突破路徑。從應變硅、High-k金屬柵（HKMG）到FinFET，再到當前的Nanosheet與前沿的CFET，每一次架構飛躍，背后都是設計、電學、熱學與制造的系統性突破。

FinFET的三維結構提升了短溝道控制，延續了多個節點的縮放周期。而Nanosheet（NS）通過引入柵極全環繞（GAA）結構，不僅進一步改善靜電控制，還帶來更高的Weff/FP比值，為高性能低功耗應用提供了全新設計自由度。如今，GAA結構已成為先進邏輯制程的主流架構之一。

而CFET的出現，則堪稱CMOS架構的一次范式轉變。通過將PMOS和NMOS沿垂直方向堆疊，CFET可在不推高設計規則的情況下實現1.5–2倍的晶體管密度提升，其對布局面積的“解耦”特性，標志著CMOS縮放從“平面緊湊”走向“空間疊層”的新時代。

結構創新雖是硬核路徑，但仍需輔以系統協同的策略支撐。PPAC（Power, Performance, Area, Cost）已取代單一“技術節點”成為行業新坐標。在“性能不再自動提升”的現實下，縮放的定義被重構：不是線寬變窄，而是能否用最優資源組合，實現最優PPAC。





二、邏輯CMOS縮放的核心技術演進



邏輯單元的幾何尺寸縮放，是CMOS技術演進的基礎之一。今天的晶體管尺寸早已突破傳統物理極限，但仍在以架構重構與協同優化的方式，持續推進密度、性能與功耗之間的平衡。

橫向縮放：CPP演進路徑

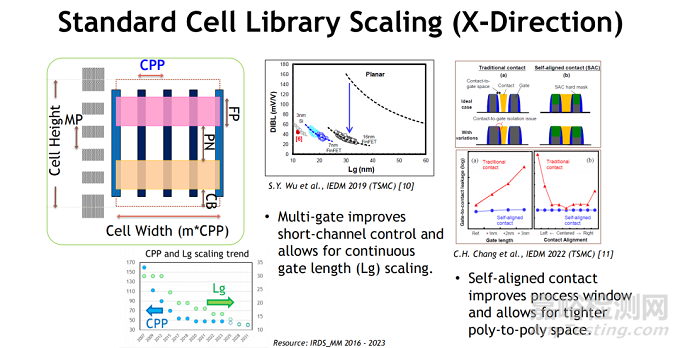

在標準單元的X方向（橫向），CPP（Contacted Poly Pitch）是決定柵極間距與密度的核心參數。通過引入多柵結構與自對準接觸技術，行業成功實現在不斷縮小Lg（柵長）的同時，維持良好的短溝道控制能力。

自對準接觸（SAC）的應用，顯著提升了工藝窗口，縮短了Poly-to-Poly間距，使柵極間距進一步壓縮成為可能。多代技術報告顯示，SAC是驅動CPP從90nm級別逼近50nm以下的關鍵節點工藝之一。

縱向縮放：Cell Height與Backside Power架構

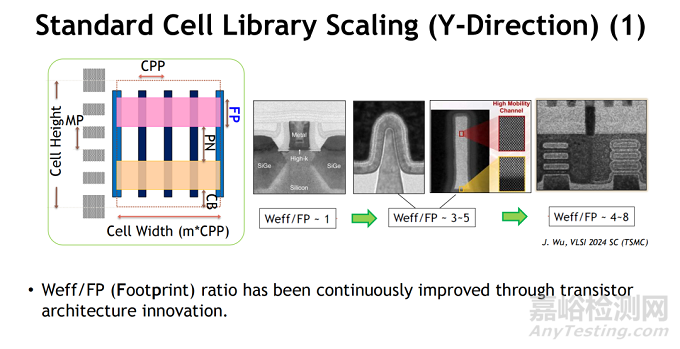

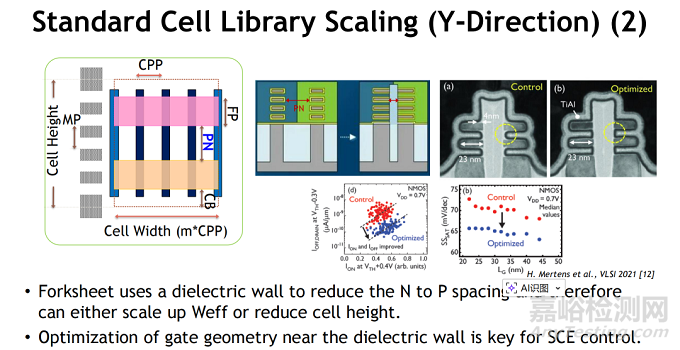

Y方向縮放的核心在于縮小Metal Pitch（MP）與Cell Height。隨著工藝復雜性上升，金屬線寬與間距已難以線性縮減，出現RC性能劣化與制造成本劇增等問題。Forksheet架構的提出，利用中間介電墻（dielectric wall）有效減小N/P間距，從而在保持驅動能力的同時壓低單元高度。

此外，Super Power Rail與Backside Power Delivery Network（BSPDN）等背面供電方案，也成為緩解前端供電擁塞、提升電源完整性與布線效率的關鍵創新。在2024年TSMC技術研討會上，BSPDN已明確作為未來制程標準化方向之一。

DTCO導向創新：SDB、COAG與FinFlex/NanoFlex

面對傳統標準單元布局在高密度節點下的效率瓶頸，設計與工藝深度融合（DTCO）成為破局關鍵。

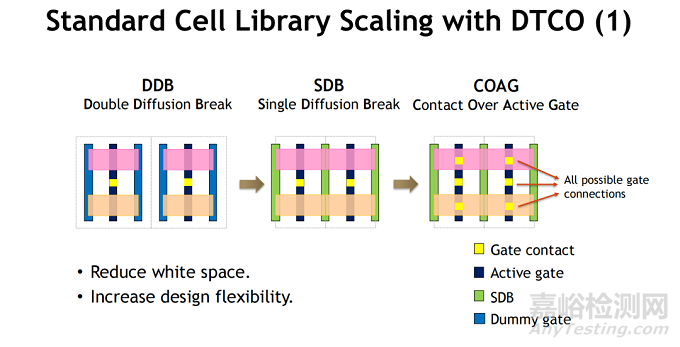

• SDB（Single Diffusion Break）與COAG（Contact Over Active Gate）通過最小化白區（whitespace）與提升接觸布線效率，實現更高的利用率與靈活度。

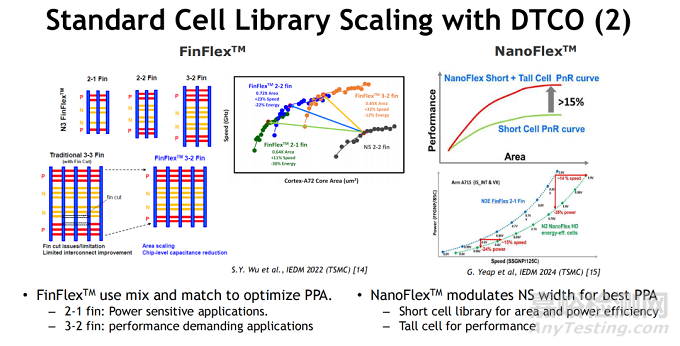

• FinFlex™ 提供2-1、3-2等Fin組合，使設計在功耗敏感與性能導向之間靈活切換；NanoFlex™則進一步通過Nanosheet寬度調控，實現短單元與長單元之間的面積與性能權衡，極大豐富了單元庫的優化空間。



這些技術的本質，是將PPA優化權下放到設計層，賦予芯片架構師更高維度的自由度與差異化空間。



CFET：突破密度極限的架構解法

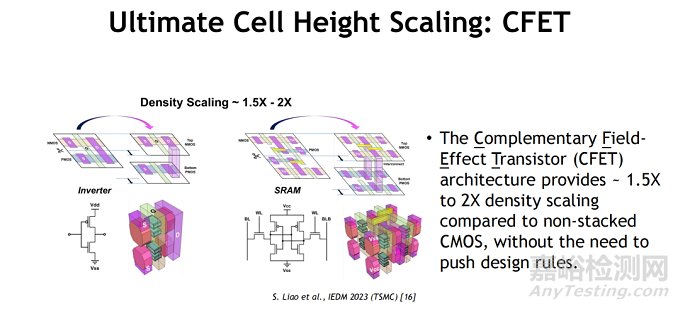

當平面與高度縮放空間均趨于極限，CFET應運而生。通過垂直堆疊PMOS與NMOS，CFET可在相同面積下實現高達2倍的單元密度提升，且不需犧牲設計規則容差或引入更激進的摻雜控制。

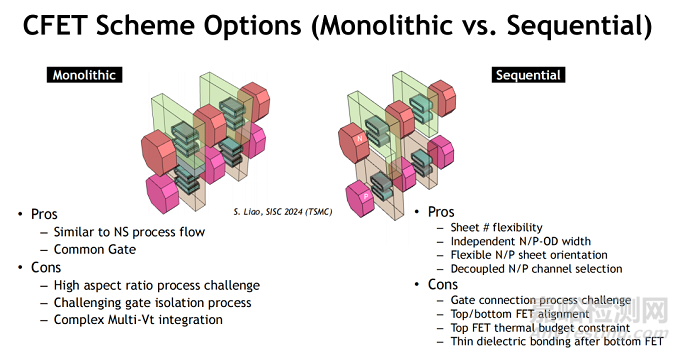

其實現路徑分為Monolithic與Sequential兩類架構：

• Monolithic CFET因其接近NS工藝流程、共享柵極等優勢而便于整合；

• Sequential CFET則通過上下片段獨立構建，提供更高靈活度，但挑戰在于層間對準、熱預算限制與接觸結構復雜化。

密度已不僅來自平面壓縮，而是源自三維堆疊下的結構重構能力。





三、極限縮放下的性能與功耗控制策略



當晶體管尺寸已趨物理極限，性能與功耗的優化，不再是單點突破問題，而演化為全鏈路的系統性工程。極限工藝節點下，每一納安、每一飛法、每一原子層的優化，都關乎邏輯性能的最終天花板。

功耗解析：三類功耗協同壓降

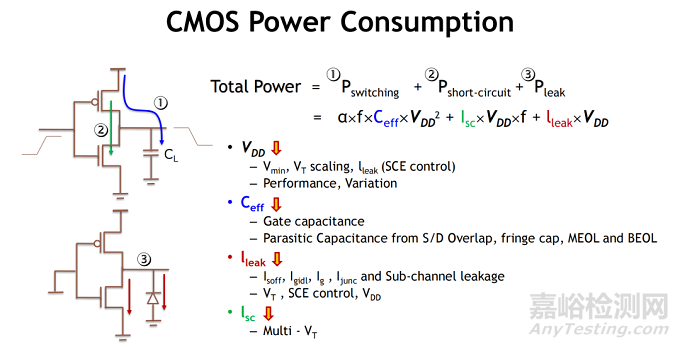

CMOS電路的總功耗由三部分組成：

• 切換功耗（Pswitching）：與頻率、Ceff和VDD平方成正比

• 短路功耗（Psc）：主要受開關過程中的瞬時電流影響

• 漏電功耗（Pleak）：由靜態漏電流決定，VDD越低越敏感





等式：Ptotal = αfCeffVDD² + Isc×VDD×f + Ileak×VDD

其中，Ceff、VDD與Ileak正是現代工藝中PPA權衡的三角平衡點。每一次VDD下探，都需同步控制靜態漏電與電壓波動對性能的影響。

性能限制：電阻、電容、泄漏三大瓶頸

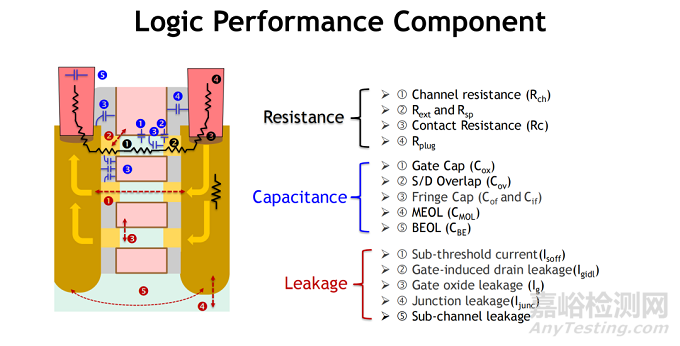

邏輯性能在物理層面主要受限于三類因素：

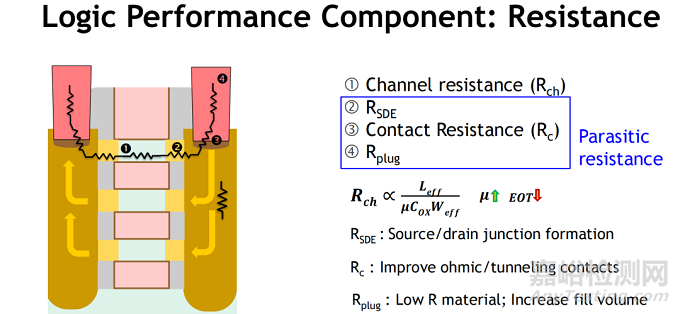

1. 電阻鏈路：包括溝道電阻（Rch）、接觸電阻（Rc）、接插件電阻（Rplug）等，Rch ∝ Leff / (μCoxWeff)，在極小Leff下極易抬升。

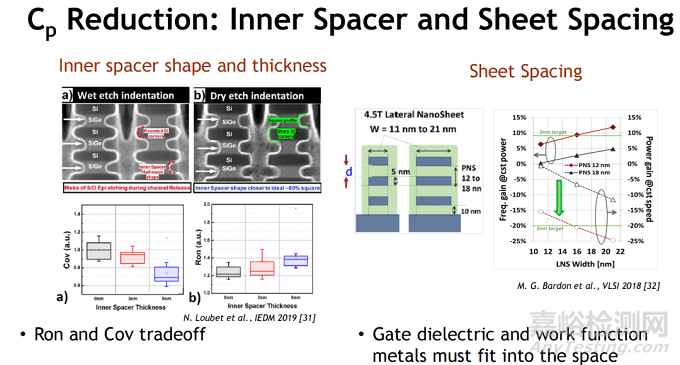

2. 寄生電容：來自源漏重疊、電柵邊緣電容（Cof）、中介（MEOL）與金屬層間（BEOL）寄生，影響切換延遲和能耗。

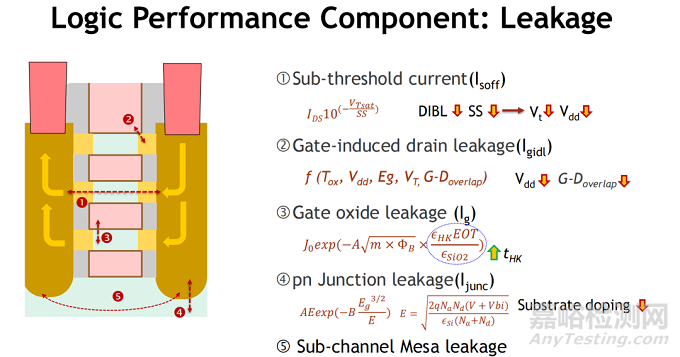

3. 漏電路徑：Isoff、Igidl、Gate leakage、Junction leakage與Sub-channel leakage構成了極限工藝中泄漏電流的主要來源。





在2nm以下節點，電阻與電容的每一細微變化，都會直接映射為頻率或能效的非線性回報遞減。

材料與結構優化：從源極到接觸的全鏈路革新



• 應變增強：eSiGe與應變Si通道

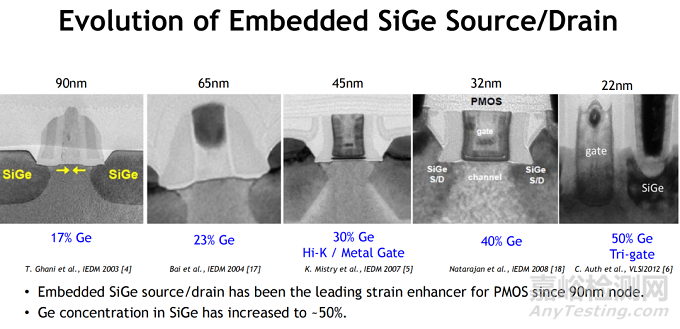

eSiGe作為PMOS應變增強的主流方案，其Ge濃度已從90nm節點的17%，上升至22nm節點的50%。但在3D結構中，eSiGe容易在內間隔處融合缺陷，降低應變傳遞效率，需更精細的外延與摻雜控制。

• 極限EOT（等效氧化層厚度）控制

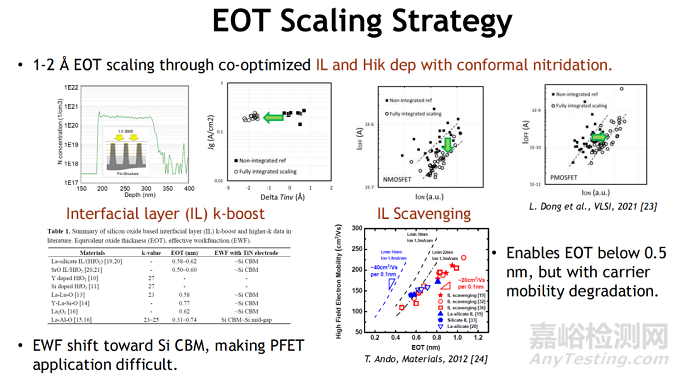

通過界面層摻雜與高k堆疊的協同沉積，EOT現已被壓縮至<0.5nm 量級，但同時帶來載流子遷移率下降與功函數工程挑戰，尤其對PFET設計提出新材料需求。

• 接觸電阻下降：Sub-10?? Ω·cm²時代

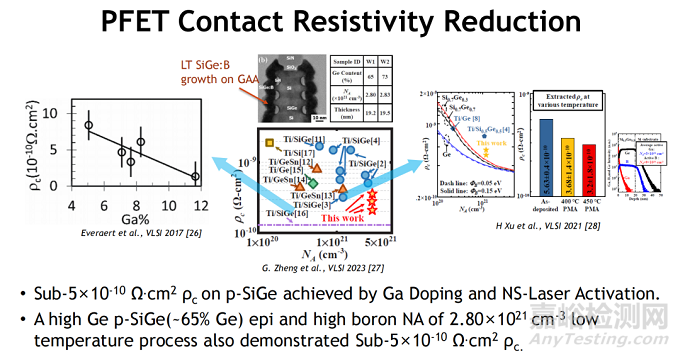

• 對于PFET，采用高Ge p-SiGe外延+Ga摻雜+激光退火工藝，可實現<5×10?¹? Ω·cm²的接觸電阻水平。

• 對于NFET，Ti基接觸+毫秒級固相外延（SPE）或納秒激光外延（LPE）成為主流路徑。



漏電控制是一場多路徑抑制戰，結構、電場、材料三層協同，方可鎖住每一毫瓦功耗窗口。



多VT設計：從厚度控制到無體積調控

極限尺寸下，傳統基于金屬厚度變化的VT調控方式已遭遇空間與變異的雙重瓶頸。為適應GAA/Nanosheet結構的緊湊片寬，業界轉向“無體積”VT調控（volume-less VT tuning），其核心手段包括：

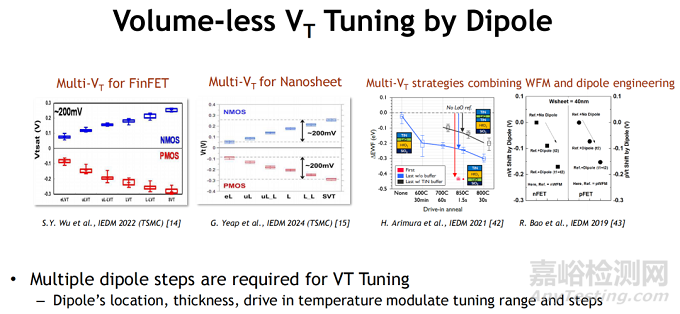

• 偶極工程（Dipole Engineering）：通過在IL/High-k界面引入偶極層改變能帶對齊，從而調控功函數。

• 材料選擇：利用如La?O?、Al?O?、TiO?等材料誘導正負偶極，分別適用于PFET/NFET路徑。



該策略不僅突破了厚度控制的熱退火約束，更支持多級VT窗口精細調控，已被TSMC等廠商納入主力GAA平臺。

極限縮放時代，性能不是某一節點的屬性，而是結構、電學、材料與設計“四維博弈”的結果。





四、工藝現實挑戰與可制造性限制



在極限工藝節點下，性能與PPA的優化并非純粹的技術能力問題，更是對制造變異、設計波動與熱物理瓶頸的綜合應對能力。先進邏輯制程的真正門檻，往往不在“能否設計”，而在“是否可量產”。

工藝變異：從統計到系統的雙重挑戰

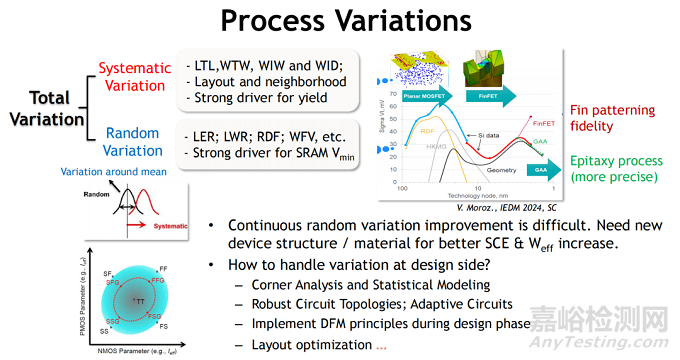

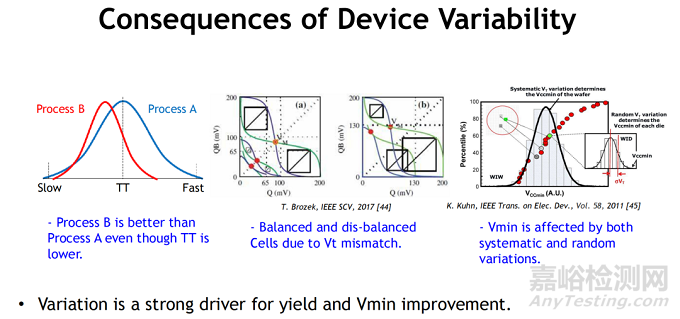

現代CMOS設計正面臨前所未有的制造變異復雜性，主要分為：

• 系統性變異：如晶圓間（WTW）、晶圓內（WIW）、布局相關（Layout-Dependent）等，會導致不同單元間Vt失配，直接影響Vmin與時序收斂。

• 隨機性變異：如線邊粗糙（LER）、隨機摻雜波動（RDF）、鰭寬波動（WFV）等，在SRAM等結構中尤為致命，成為Vmin控制的主因。



TSMC在IEDM展示數據顯示：即使TT角（Typical-Typical）對齊，系統性變異仍可能導致不同工藝組合下的性能差異高達多個σ級別，嚴重制約設計預測性與良率窗口。

工藝變異正從統計偏差，演化為影響系統設計穩定性的決定性變量。



局部布局效應：VT偏移與泄漏擴散源

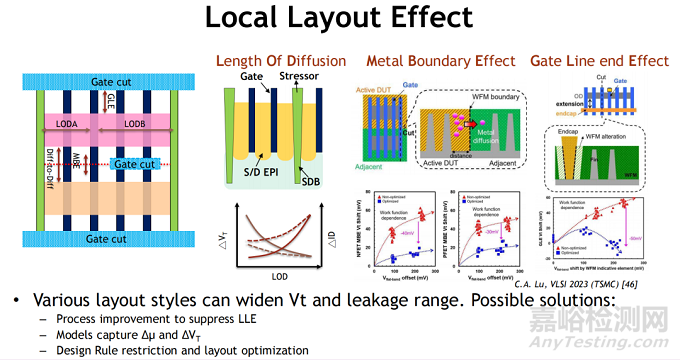

在先進節點中，Local Layout Effect（LLE）已成為影響器件一致性的主要非理想因素。主要包括：

• LOD（Length of Diffusion）：擴散長度影響應變張力與VT；

• GLE/MBE（Gate Line-end/Metal Boundary Effect）：金屬終點或邊界附近電場扭曲，導致遷移率波動；

• SDB帶來的非對稱接觸排布：進一步拉大差異化。



解決方案需從三層協同入手：

• 工藝側壓縮變異窗口；

• 建模側加入LLE捕捉參數；

• 設計側引入版圖規則約束與優化模板。



熱挑戰：從自加熱到系統散熱

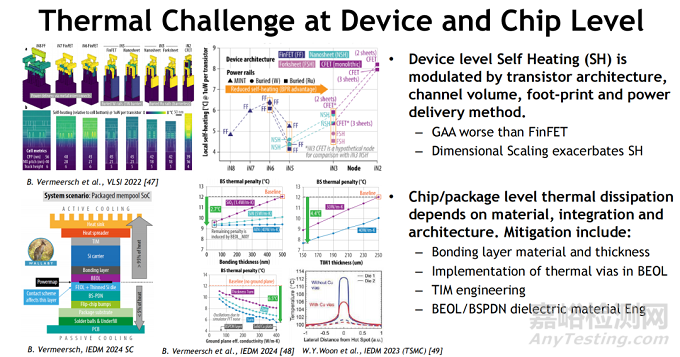

極限尺寸下，單位面積功耗密度提升，自加熱效應顯著上升。TSMC研究指出：

• 在相同功率密度下，GAA結構的自加熱效應普遍高于FinFET，對載流子遷移率、VT穩定性產生長期影響；

• 同時，芯片級熱阻主要由封裝熱界面、BEOL材料、粘接層厚度與熱通孔布局共同決定。



有效的熱管理策略包括：

• 引入低熱阻TIM材料與熱通道結構（Thermal Vias）；

• 優化背面金屬堆疊與封裝幾何布局；

• 在系統級采用熱均衡調度算法與動態功耗管理。



可制造性提升路徑：從EDA到架構協同

面對這些挑戰，工藝-設計協同能力成為決定“先進工藝是否能量產”的關鍵因素。具體路徑包括：

• 在設計階段引入Corner分析、Statistical Modeling、DFM規則集成；

• 布局側引導采用魯棒電路拓?fù)浣Y(jié)構與可變Vmin優化策略；

• 從架構層預留工藝波動的冗余區間，提升系統容錯性。

極限節點的良率，不再由晶圓廠決定，而是由“設計-工藝-架構”三方共同定義。





五、系統集成路徑與STCO趨勢



當晶體管縮放成本陡增、物理邊界逼近，邏輯系統的競爭優勢，正逐步從“器件制程”上移至“系統架構”。系統集成不再是封裝團隊的后處理，而是半導體競爭戰略的核心組成。

Chiplet架構：打破SoC一體化瓶頸

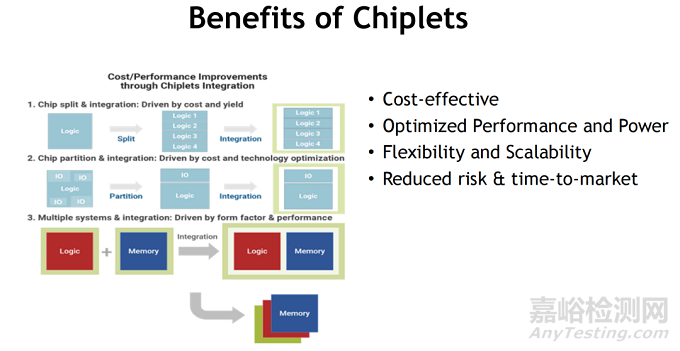

隨著工藝代際推進，SoC設計面臨PPA優化難度、IP整合復雜度與驗證周期同步上升的問題。Chiplet（芯粒）架構應運而生，其核心理念是：

• 將SoC分解為多個異構模塊（邏輯、存儲、I/O、AI加速等）；

• 各芯?？刹捎?/span>不同節點、不同工藝平臺獨立優化；

• 通過高密度互聯重構為系統級解決方案。





TSMC指出，Chiplet具備成本優勢、功耗/性能最優化、系統可擴展性強與開發風險可控等特性，正成為高性能計算（HPC）與數據中心芯片的主流路徑。

從SoC到Chiplet，系統設計從“單芯片壓榨極限”，轉向“多芯片協同優化”。



高密度互聯：解鎖系統級集成能力

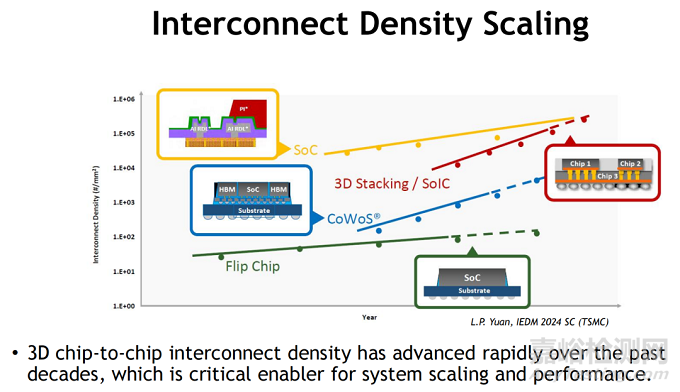

系統級封裝的瓶頸在于芯粒之間的互聯密度與延遲控制。為此，行業推動以下關鍵技術：

• 2.5D/3D封裝：如CoWoS、InFO、EMIB等，實現高帶寬、低功耗芯粒互聯；

• Hybrid Bonding / Direct Bonding：原子級接觸方式，有效降低互聯pitch與RC延遲；

• TSMC示例：最新系統封裝方案可在單一封裝內整合超過1萬億晶體管，等效于多個SoC級芯片同時協同運行。



封裝工藝已不再只是“連接方式”，而是系統PPA優化鏈條中的第一性變量。



STCO：系統技術協同優化的路徑重構

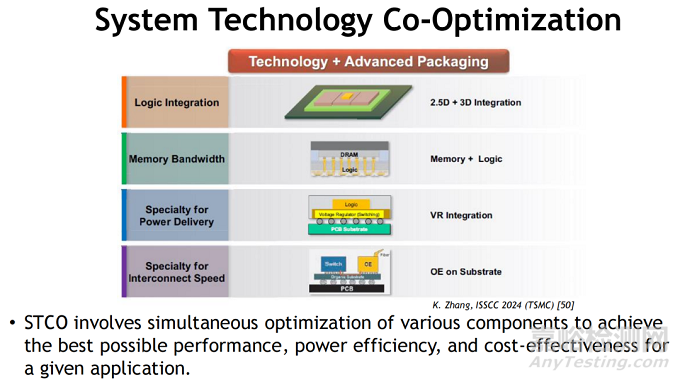

傳統DTCO側重于單元級設計與制程協同，而STCO（System Technology Co-Optimization）則將優化維度進一步擴展至：

• 應用算法與芯片架構的聯合設計；

• 芯粒功能劃分與異構協同的接口定義；

• 封裝/供電/熱管理/互聯等系統級物理實現共優化。





在STCO范式下，芯片設計不再從“工藝節點”出發，而是從“系統目標”反推最優實現路徑。例如：

• AI芯片中，將運算陣列置于先進節點，而控制邏輯、SRAM留在成熟節點；

• 高速SerDes模塊使用高fT工藝，而低速管理模塊則以低功耗工藝實現。

先進工藝決定上限，STCO決定極限是否真正被用到。





六、總結與展望



回顧C(jī)MOS技術演進路徑，邏輯縮放從未止步，但其推動力與突破方式早已今非昔比。從Dennard時代的線性縮放，到后摩爾時代的結構重構與系統協同，半導體技術的每一次躍遷，都是產業工程、科學創新與協同思維的交匯結果。

結構層面，從FinFET到GAA，再到CFET的接力突破，讓密度得以持續增長；設計維度，FinFlex、NanoFlex與多VT技術將工藝優勢交還設計者；材料領域，從eSiGe通道、極限EOT堆疊，到低接觸電阻工程，每一個工藝細節都成為性能和能效的平衡器。

但同時，變異、熱管理、互聯與制造復雜性已成為先進制程繞不開的現實門檻。在邏輯縮放接近極限之際，系統思維開始主導競爭格局：

• DTCO定義芯片層級的極限使用率

• STCO定義系統層級的整體性能邊界



Chiplet與高密度封裝的普及，使“系統級摩爾定律”成為行業共識：每兩年翻倍的，不再是晶體管數量，而是“系統集成的計算密度與能效能力”。

未來的CMOS演進路徑，不會是單一維度的延伸，而將是一條融合材料、結構、設計、封裝與架構的多元曲線。正如TSMC在報告中所強調：技術突破不再孤立發生，而是依賴“協同創新”與“系統復合優化”能力的全面崛起。

CMOS縮放仍在繼續，只是賽道已變：從納米線寬的極限競賽，轉向跨層協同的系統進化。
