　【摘要】針對PCBA模塊漏電的情況，本文通過顯微熱紅外測試(Thermal EMMI)定位失效位置為PCBA模塊上的某款型號陶瓷電容(MLCC)，通過電性能測試、X-Ray透視、切片分析和SEM等分析手段查找失效原因，分析結果顯示，導致PCBA模塊失效的原因?yàn)椋弘娙萁橘|(zhì)層分層，由電容燒結工藝控制不良引起。

　　【關鍵詞】MLCC漏電，介質層分層，燒結工藝不良

　　1、案件背景介紹

　　客戶反饋其所設計的PCBA模塊(見圖1)組裝后出現漏電現象，導致模塊供電電池的電量消耗過快，經初步排查，懷疑失效是由該P(yáng)CBA模塊上型號為XXX的陶瓷電容漏電引起。

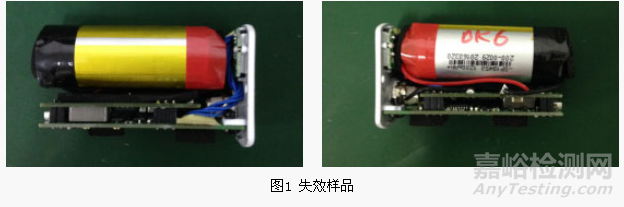

圖1失效樣品

　　2、測試分析概述

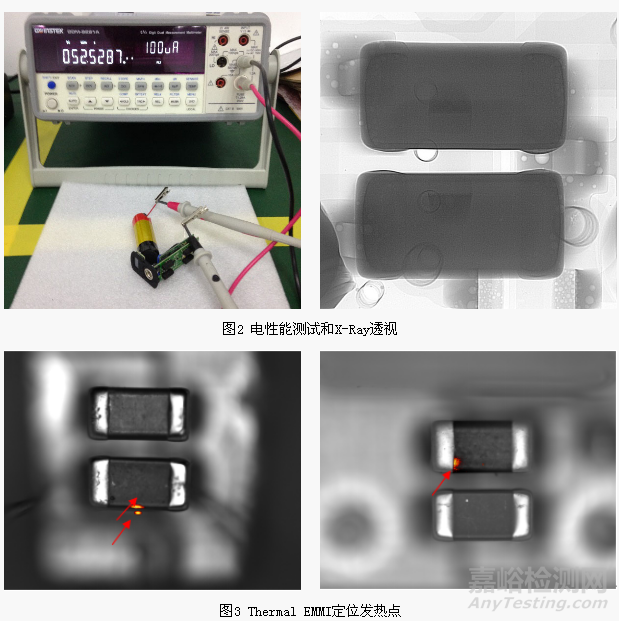

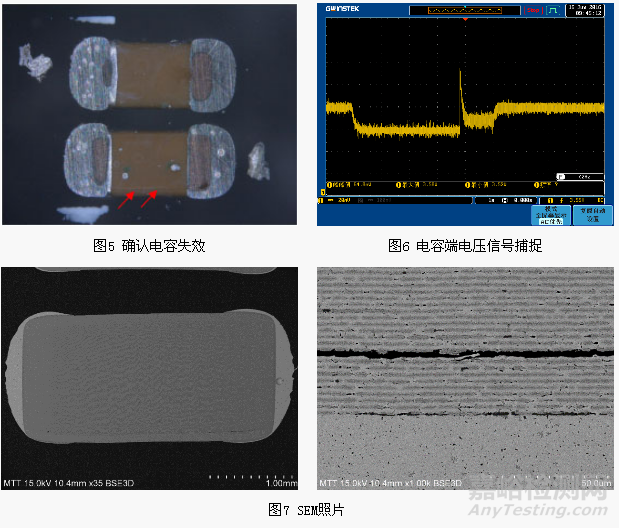

　　本案首先通過電性能對比測試確認了模塊的失效現象，即模塊存在漏電失效；X-Ray透視檢測未發現明顯失效點；Thermal EMMI(顯微熱紅外測試)測試結果顯示電容表面存在異常的熱點(圖4)；對電容所在PCB區域進行剖面分析，去除PCB進行外觀檢查，結果顯示電容表面存在橫向裂紋(圖5)，同時排除了組裝造成本案失效的可能性；電容在模塊各狀態(開機、關機和待機)下的電容兩端電壓信號捕捉證實了電容受到高壓沖擊的可能性較小；切片后的SEM照片顯示電容介質層分層較為嚴重。

　　3、結論
