中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

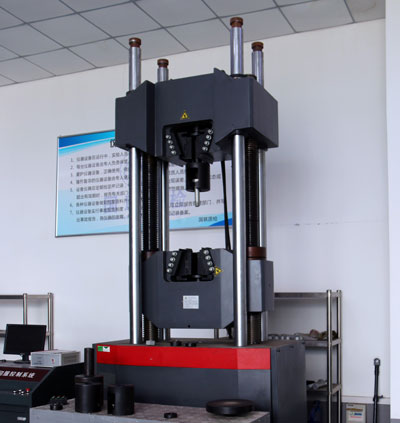

一、疲勞試驗(yàn)（金屬材料，橡膠材料）

疲勞試驗(yàn)用以測定材料或結(jié)構(gòu)疲勞應(yīng)力或應(yīng)變循環(huán)數(shù)的過程。疲勞是循環(huán)加載條件下，發(fā)生在材料某點(diǎn)處局部的、永久性的損傷遞增過程。經(jīng)足夠的應(yīng)力或應(yīng)變循環(huán)后，損傷積累可使材料發(fā)生裂紋，或是裂紋進(jìn)一步擴(kuò)展至完全斷裂。出現(xiàn)可見裂紋或完全斷裂統(tǒng)稱疲勞破壞。

二、分類

按破壞循環(huán)次數(shù)的高低，疲勞試驗(yàn)分為兩類：

（1）高循環(huán)疲勞（高周疲勞）試驗(yàn)，對于此種試驗(yàn)，施加的循環(huán)應(yīng)力水平較低；

（2）低循環(huán)疲勞（低周疲勞）試驗(yàn)，此時循環(huán)應(yīng)力常超過材料的屈服極限，故通過控制應(yīng)變實(shí)施加載。按材料性質(zhì)劃分有金屬疲勞試驗(yàn)和非金屬疲勞試驗(yàn)；

按工作環(huán)境劃分包括高溫疲勞試驗(yàn)、熱疲勞（由循環(huán)熱應(yīng)力引起）試驗(yàn)、腐蝕疲勞試驗(yàn)、微動摩擦疲勞試驗(yàn)、聲疲勞（由噪聲激勵引起）試驗(yàn)、沖擊疲勞試驗(yàn)、接觸疲勞試驗(yàn)等。

三、金屬疲勞試驗(yàn)

金屬疲勞試驗(yàn)： 金屬疲勞試驗(yàn)時，應(yīng)力隨時間一般呈正弦波形變化，但有時也采用三角形、矩形等應(yīng)力波形。金屬疲勞試驗(yàn)時最廣泛采用的是旋轉(zhuǎn)彎曲疲勞試驗(yàn)和軸向加載疲勞試驗(yàn)。

金屬在疲勞極限下實(shí)際所通過的最大循環(huán)次數(shù)稱為試驗(yàn)基數(shù)。鋼鐵及鈦合金等,基數(shù)一般為10；對于有色金屬、特殊鋼及在高溫、腐蝕等試驗(yàn)條件下，基數(shù)一般為10。

一些金屬存在疲勞極限，對應(yīng)地在-曲線上出現(xiàn)水平部分。一些金屬不存在疲勞極限,其-曲線無水平部分；隨循環(huán)周次增加，金屬所能承受的應(yīng)力不斷減小，因此將對應(yīng)于規(guī)定周次的應(yīng)力稱為條件疲勞極限。

金屬疲勞極限一般根據(jù)10個以上相同試樣的疲勞試驗(yàn)結(jié)果所繪制的-曲線求得,或用升降法求得。金屬疲勞強(qiáng)度是一種對金屬外在缺陷、內(nèi)在缺陷、顯微組織和環(huán)境條件非常敏感的性能，通過疲勞試驗(yàn)所測定的試驗(yàn)數(shù)據(jù)一般都很分散，疲勞斷口金屬疲勞裂紋通常在表面層應(yīng)力集中處(滑移帶、夾雜、析出微粒、劃痕、缺口、冶金缺陷等)萌生、而后擴(kuò)展至斷裂。

金屬疲勞斷裂表面的外觀形貌稱之為疲勞斷口。一般分為三區(qū)：即疲勞源（萌生疲勞裂紋的核心策源地）；疲勞裂紋擴(kuò)展區(qū)（擴(kuò)展過程中留下呈同心弧線的貝殼狀形貌，光亮平滑，顆粒細(xì)有時呈瓷狀）；終斷區(qū)（剩余截面不足以支承峰值應(yīng)力因過載荷而靜斷，呈暗灰色纖維狀或晶粒狀）。

在電子顯微鏡或光學(xué)顯微鏡高倍放大下，在金屬疲勞擴(kuò)展區(qū)可顯示出垂直裂紋擴(kuò)展方向而大致平行的疲勞條痕，每根條痕標(biāo)志每一循環(huán)終了疲勞裂紋的位置，因此條痕間距可作為局部疲勞裂紋擴(kuò)展率的度量。

四、金屬疲勞試驗(yàn)檢測標(biāo)準(zhǔn)

1 GB/T 6398-2017 金屬材料 疲勞試驗(yàn) 疲勞裂紋擴(kuò)展方法 2017-07-12 2018-04-01

2 GB/T 33812-2017 金屬材料 疲勞試驗(yàn) 應(yīng)變控制熱機(jī)械疲勞試驗(yàn)方法 2017-05-31 2017-12-01

3 GB/T 12443-2017 金屬材料 扭矩控制疲勞試驗(yàn)方法 2017-02-28 2017-11-01

4 GB/T 4337-2015 金屬材料 疲勞試驗(yàn) 旋轉(zhuǎn)彎曲方法 2015-09-11 2016-06-01

5 GB/T 26077-2010 金屬材料 疲勞試驗(yàn) 軸向應(yīng)變控制方法 2011-01-10 2011-10-01

6 GB/T 24176-2009 金屬材料 疲勞試驗(yàn) 數(shù)據(jù)統(tǒng)計(jì)方案與分析方法 2009-06-25 2010-04-01

7 GB/T 3075-2008 金屬材料 疲勞試驗(yàn) 軸向力控制方法 2008-08-05 2009-04-01

8 GB/T 15248-2008 金屬材料軸向等幅低循環(huán)疲勞試驗(yàn)方法 2008-04-10 2008-10-01

五、橡膠疲勞測試檢測標(biāo)準(zhǔn)

1 GB/T 1687.1-2016 硫化橡膠 在屈撓試驗(yàn)中溫升和耐疲勞性能的測定 第1部分：基本原理 2016-12-13 2017-07-01
2 GB/T 1687.3-2016 硫化橡膠 在屈撓試驗(yàn)中溫升和耐疲勞性能的測定 第3部分：壓縮屈撓試驗(yàn)（恒應(yīng)變型） 2016-12-13 2017-07-01
3 GB/T 1688-2008 硫化橡膠 伸張疲勞的測定 2008-06-04 2008-12-01
